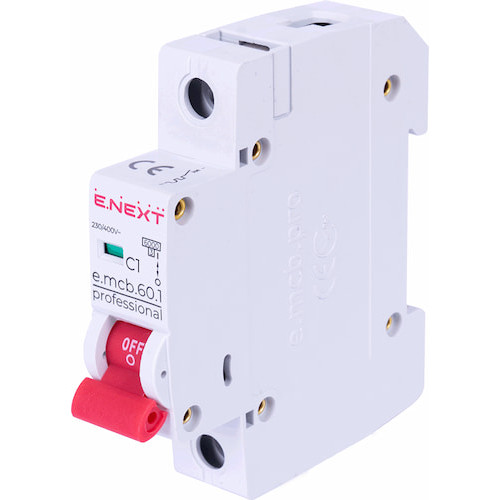

Автоматичний вимикач: як обрати номінал і характеристику під ваш кабель
Содержание
Автоматичний вимикач (автомат) — головний захисний елемент електропроводки. Його завдання — відключити лінію при перевантаженні чи короткому замиканні раніше, ніж кабель перегріється й загориться. Ключове правило, яке часто порушують: автомат підбирають під переріз кабелю, а не під потужність приладу.
Автомат захищає кабель, а не прилад
Поширена помилка — поставити потужніший автомат, щоб він не вибивав. Але якщо на кабель 2,5 мм² (розрахований на 25 А) поставити автомат 40 А, то при перевантаженні кабель перегріється й загориться раніше, ніж спрацює захист. Автомат просто не встигне відреагувати, бо для нього струм ще в межах норми.
Таблиця узгодження автомата з кабелем
| Переріз кабелю (мідь) | Макс. струм | Номінал автомата | Призначення |
|---|---|---|---|
| 1,5 мм² | 19 А | 10–16 А | Освітлення |
| 2,5 мм² | 27 А | 16–20 А | Розетки |
| 4 мм² | 38 А | 25 А | Потужна техніка |
| 6 мм² | 46 А | 32 А | Плита, бойлер |
| 10 мм² | 70 А | 40–50 А | Ввід у квартиру |
Характеристика спрацювання: B, C, D
Літера в маркуванні автомата (наприклад, C16) означає характеристику миттєвого розчеплення — при якому кратному перевищенні струму автомат спрацьовує миттєво:
- B — спрацьовує при 3–5-кратному струмі. Для ліній із малими пусковими струмами: освітлення, розетки, житлові приміщення.
- C — при 5–10-кратному струмі. Універсальна характеристика для змішаного навантаження, найпоширеніша.
- D — при 10–20-кратному струмі. Для обладнання з великими пусковими струмами: двигуни, насоси, трансформатори.
Для квартири зазвичай обирають характеристику B або C. Характеристика D — для майстерень і промислового обладнання.
Відключна здатність
Параметр показує максимальний струм короткого замикання, який автомат здатний розірвати без руйнування. Для побутових автоматів це зазвичай 4500 А (4,5 kA) або 6000 А (6 kA). Для квартир достатньо 4,5 kA, для будинків поблизу трансформаторної підстанції краще 6 kA.
Одно-, дво- і триполюсні автомати
- Однополюсний — розриває тільки фазу. Для групових ліній однофазної мережі.
- Двополюсний — розриває фазу й нуль. Для вводу однофазної мережі, для відповідальних ліній.
- Триполюсний — для трифазної мережі 380 В.
FAQ про автоматичні вимикачі
Чому автомат постійно вибиває?
Причини: перевантаження лінії (забагато приладів), коротке замикання, несправність приладу або заниження номіналу автомата відносно реального навантаження. Не варто ставити потужніший автомат — спершу знайдіть причину.
Автомат C16 чи B16 для розеток?
Для житлових розеток підійде як B16, так і C16. B16 чутливіший і швидше реагує, тому для житла його часто вважають кращим вибором.
